Zubehör für Zeiss Ikon / Voigtländer Icarex 35 (S)

2024 © Thomas Gade


Filter

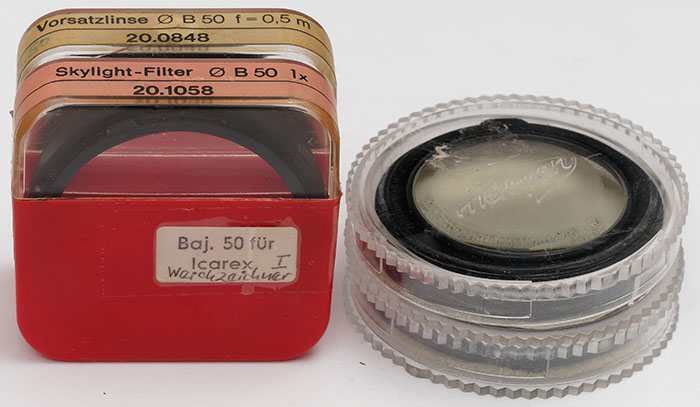

Filter und Nahlinsen

Zum System gibt es diverse Filter mit dem Bajonett B 50, die auf alle ICAREX-Objektive mit festen Brennweiten von 35 bis 135 passen. Für längere Brennweiten stehen Filter mit den Anschlüssen S 77 und S 95 zur Verfügung.

Bei Aufnahmen mit Filtern ist der auf der Fassung angegebene Verlängerungsfaktor zu. berücksichtigen, wobei z. B. 2x oder 4x eine Verlängerung der Belichtungszeit um das doppelte oder vierfache bedeutet. Diese Angaben sind bei der Verwendung separater  Belichtungsmesser zu berücksichtigen.#

Die Filter Gelb, Grün, Orange und Rot sind für Schwarzweißfilme bestimmt.
Die Filter UV, Skylight und polarisierend (CONTAPOL) können auch mit Farbfilmen genutzt werden.

Gegenlichtblenden

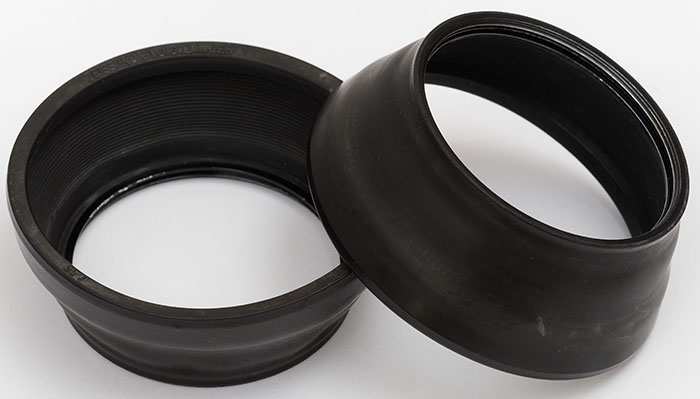

Gegenlichtblende aus Gummi für 35-90 mm Objektive
Gegenlichtblende für Zoomar (nur in Verbindung mit Adapter 20.6605)

Nahaufnahmen

Die ZEISS Objektive des Icarex 35 Systems haben für damalige Verhältnisse typische Naheinstellgrenzen. Um stärker zu vergrößern und näher an kleine Movie heranzukommen, können Nahlinsen, Verlängerungstuben und Balgengeräte eingesetzt werden. Damit sind Abbildungsmaßstäbe bis zu 3-facher Vergrößerung möglich.

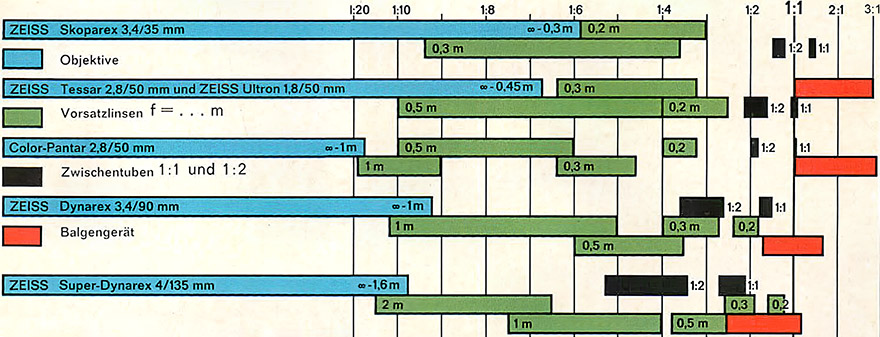

Grafik mit Abbildungsmaßstäben für diverse Objektive und Zubehör. Aus dem Prospekt: Spiegelreflex Kameras, Zeiss Ikon / Voigtländer. (1968 veröffentlicht)

Nahlinse

Zum System gehören fünf Carl Zeiss Procar Nahlinsen mit dem Anschlussbajonett B 50:

f = 2.0 m 0.5 dptr. (Dioptrien)
f = 1.0 m 1.0 dptr.
f = 0.5 m 2.0 dptr.
f = 0.3 m 3.0 dptr.
f = 0.2 m 5.0 dptr.

Sie passen auf alle ICAREX-Objektive mit festen Brennweiten von 35 bis 135 mm. Bei zusätzlicher Verwendung von Filtern sind diese vor der Vorsatzlinse anzubringen. Die richtige Reihenfolge lautet: Objektiv, Nahlinse, Filter.

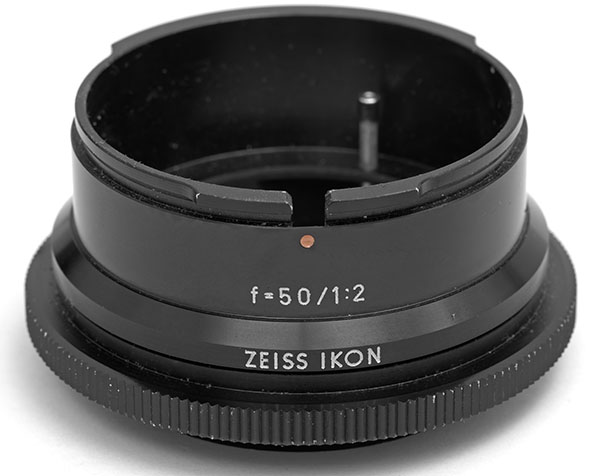

Zwischenring / Zwischentubus



Die beiden Zwischentuben erweitern den Einstellbereich der 50 mm Objektive für die Icraex 35 bis zum Maßstab 1 : 2 und 1 : 1. Die angegebenen Maßstäbe gelten jedoch nur für 50 mm Brennweite.

Die Blendenvorwahl und Schärfentiefenkontrolle durch die Abblendtaste werden durch Zwischentuben nicht beeinträchtigt.

Balgengerät



Auf dem Balgengerät steht Zeiss Ikon, aber es stammt von Novoflex. Mit den 50 mm Objektiven ist eine annähernd 3-fache Vergrößerung auf dem Negativ zu erreichen.

Eine Schwenkeinrichtung ermöglicht Aufnahmen in Hoch- oder Querformat, wobei die Kamera in den Endstellungen einrastet. Die Blendenvorwahl kann beim Balgengerät nicht angewendet werden, weil keine Mechanik zum Schließen der Blende eingebaut ist.

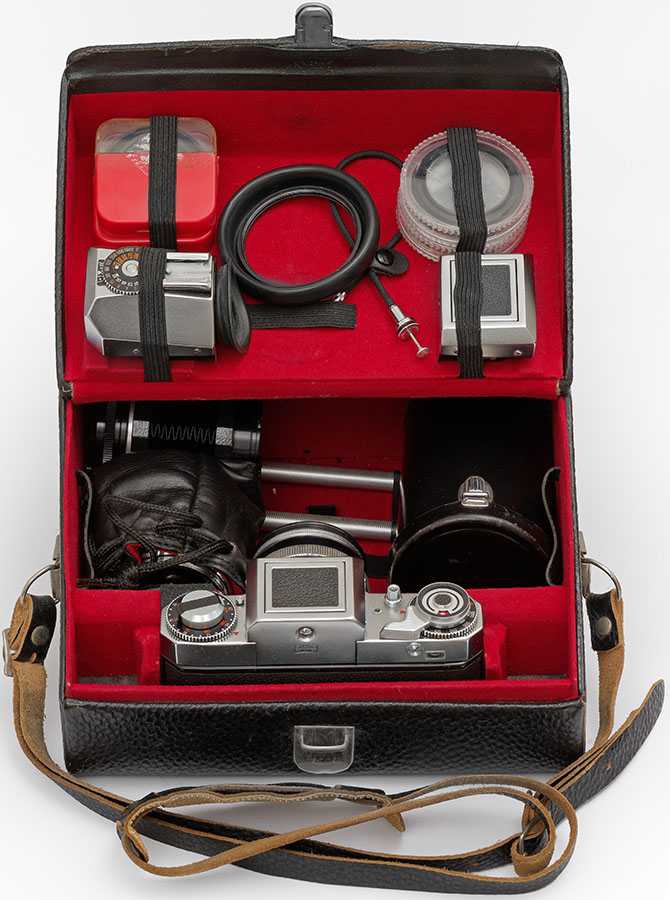

Tasche

---
