Objektive für Zeiss Ikon / Voigtländer Icarex 35 Kameras

2024 © Thomas Gade


Die ersten Icarex 35 Modelle hatten ein Bajonett zum Anschluss der Objektive. Später folgten parallel baugleiche Modelle mit M42-Anschluss. Beide Varianten waren gleichzeitig im Handel.

Gehäuse mit dem Bajonett sind mit BM (Bajonett Mount) gekennzeichnet, während auf den M-42 Modellen TM (Thread Mount) steht. Wenn auf dem Gehäuse weder BM noch TM steht, hat es ein Bajonett.

Zum System gehören diverse Objektive. Für das Bajonett ist die Auswahl größer. Im Gegenzug gibt es für Icarex 35 Kameras mit M42 Anschluss viele Alternativen von anderen Herstellern.

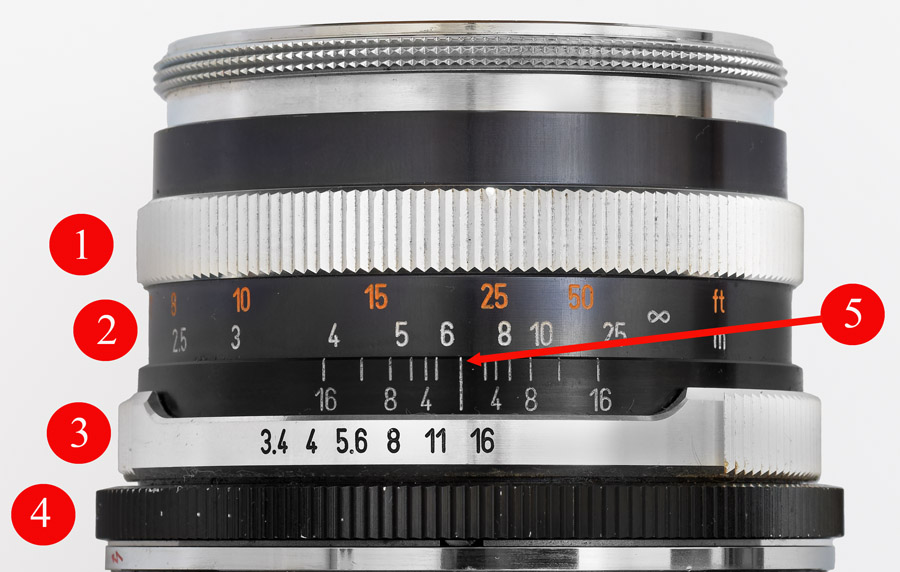

Carl Zeiss Dynarex 3.4 / 90


1 Einstellring für Entfernung

2 Entfernungsskala in Meter und Feet

3 Blendenring

4 Rändelring zum Auswechseln der Objektive

5 Einstellmarke für Entfernung und Blende mit Schärfentiefenskala

Carl Zeiss Objektive für die Icarex 35

Anschluss*	Bezeichnung
BM / TM	Distagon	4 / 25
BM / TM	Skoparex	3.4 / 35
BM	Color-Pantar	2.8 / 50
BM / TM	Tessar	2.8 / 50
BM / TM	Ultron	1.8 / 50
BM	Dynarex	3.4 / 90
BM / TM	Super-Dynarex	4 / 135
BM	Super-Dynarex	4 / 200
BM	Telomar	5 / 400
BM	Zoomar	2.8 / 36 - 82
Zeiss Ikon Objektiv
BM	BM Wide-Auto	2.8 / 35

* BM = Icrarex Bajonett / TM = M42 Gewinde


Die Icarex Kameras und ihre Objektive werden im Voigtländer-Werk in Braunschweig-Gliesmarode produziert. Als Marke steht auf allen Objektiven bis auf eine Ausnahme CARL ZEISS.

Die ersten Objektive mit Bajonett haben einen silbernen Blendenring aus Metall. Ab 1969 ist er aus schwarzem Kunststoff mit zwei seitlichen "Ohren". Die M42 Objektive (TM) haben immer einen schwarzen Blendenring aus Kunststoff. Alle Versionen haben keine Klickstops für die eingestellte Blenden.

Blende und Schärfentiefe

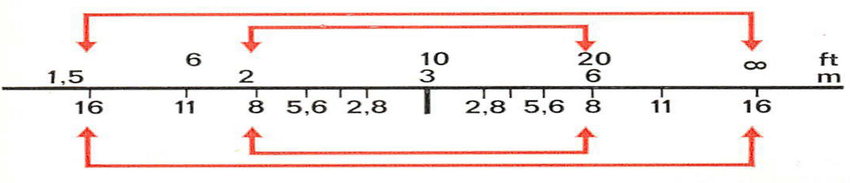

Die Einstellung der Blende richtet sich nach der erforderlichen Schärfentiefe. Je kleiner die Blendenzahl, desto größer die Objektivöffnung und umso geringer ist die Schärfentiefe. Sie kann direkt an der Schärfentiefenskala des Objektivs abgelesen werden. Sie reicht von der Entfernung, die links an der Zahl der eingestellten Blende steht, bis zu der Entfernung an der gleichen Blendenzahl rechts.

Die Schärfentiefe läßt sich aber auch auf der Mattscheibe im Sucher kontrollieren. Die Icarex 35 Kameras haben dafür eine Abblendtaste.

Objektivwechsel BM Bajonett

Achtung: Beim Abnehmen und Einsetzen der Objektive darf nur am Rändelring 2 gedreht werden. Dies gilt auch beim Lösen der Objektive vom Bajonett der roten Fußplatte des Behälters.

Objektiv abnehmen: Den Rändelring 2 entgegengesetzt zum Uhrzeigersinn bis zum Anschlag drehen und das Objektiv nach vorn herausziehen.

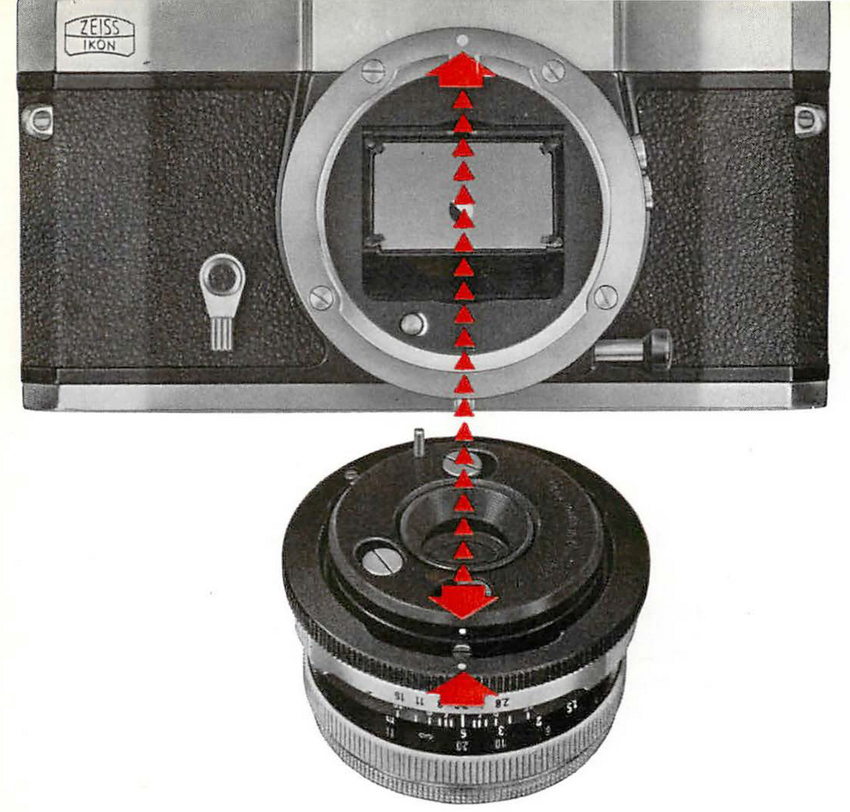

Objektiv anmontieren: Zunächst den roten Punkt an der Rückseite des Rändelrings neben den roten Punkt am Objektivtubs stellen. Der Ring rastet in dieser Stellung ein. Danach das Objektiv so einsetzen, daß die roten Punkte am Objektiv und am Kameragehäuse genau voreinander liegen. Nach dem Anschlag des Objektiv an das Kameragehäuse wird es durch Drehen des Rändelrings im Uhrzeigersinn festgeklemmt.

Achtung: Er wird am Anschlag nicht arretiert. In der Praxis muss man aufpassen, darf man ihn nicht mit dem Blendenring verwechselt und versehentlich lockert.

Objektivwechsel TM / M42

Die Objektive werden einfach an- oder abgeschraubt.

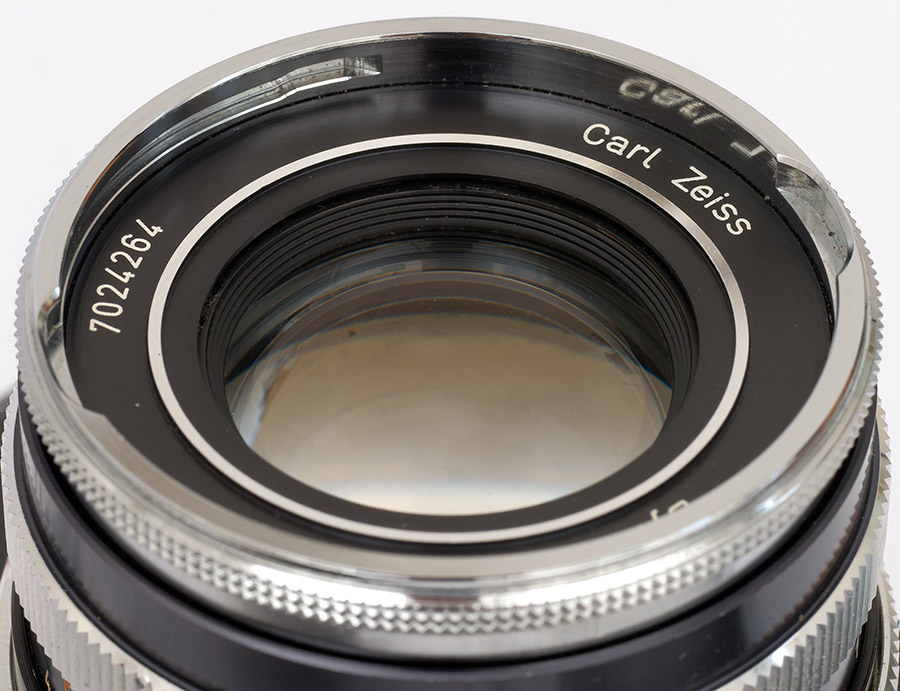

Filteranschluss mit B 50 Bajonett

Bei den Festbrennweiten bis 135 mm gibt es vorne keine Filtergewinde, sondern das B 50 Bajonett. Zeiss Ikon / Voigtländer wollte damit die Icarex-Kunden im System behalten und verhindern, dass Filter von anderen Herstellern verwendet wurden. Das Silber sieht hübsch aus. Der innere Bereich sollte allerdings geschwärzt sein, um Reflexe in Richtung Optik zu verhindern. Die Verwendung von Sonnenblenden ist angeraten.

---
