Falscher Anschluss - Was nun?

Objektivseitig gibt es für nahezu alle Bajonette Adapter zum M39 oder M42 Gewinde, die an das Vergrößerungsobjektive (ev. mit einem weiteren Adapter) geschraubt werden können.

Kameraseitig ist das nicht immer so einfach. Zum Anschluss des Balgens an ein Micro Four Thirds - Gehäuse gibt es viele Adapter. Ansonsten kann man versuchen, das Rückteil so umzumontieren, dass ein M42 Anschluss zustande kommt. Daran lassen sich für fast alle DSRL-Typen preisgünstige Adapter montieren.

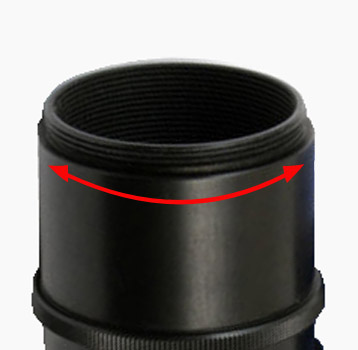

Interessant sind die alten Balgen mit einem Exakta-Anschluss. Er läßt sich leicht abschrauben, wobei man aufpassen muss, dass eine kleine Stahlkugel nicht runterfällt und abhanden kommt. Das Exakta Bajonett wird aus der Halterung gedrückt. Von einem einfachen M42-Zwischenring wird ein Stück abgesägt, welches aus dem M42 Gewinde und einem ca. 4 mm breiten Rand besteht. Steckt man dieses Teil in die Halterung des Kameraanschlusses, ragt ein M42 Gewinde weit genug heraus, um einen beliebigen M42-Adapter für Nikon, Canon, Pentax, ... etc. anzuschließen. Mit etwas handwerklichem Geschick, ist diese Aufgabe in einer Stunde ordentlich lösbar. Inwieweit dies bei Balgen mit anderen Anschlüssen möglich ist, muss jeweils geprüft werden.

Ursprünglich befand sich ein Exakta Anschluss am kameraseitigen Ende. Er wurde gegen ein Pentax PK ersetzt.

Fünf Schrauben werden entfernt, um den Halter des Kameraanschlusses zu demontieren. Achtung! Beim Abnehmen fällt eine kleine Stahlkugel, die rechts unten in dem runden kleinen Zylinder steckt, heraus. Danach wird das Exakta-Bajonet herausgedrückt und stattdessen ein gekürzter M42 Zwischenring eingesetzt. Um das M42 Gewinde in die richtige Position zu bringen, damit nach dem Ansetzen des Adapters die Kamera richtig am Balgen sitzt, werden die fünf Schrauben zur Befestigung des Halters etwas gelockert, damit es gedreht werden kann. Die kleine Stahlkugel über einen Druck auf den Rand des M42 Gewindes aus. Nach dem erneuten Anziehen der fünf Schrauben, bleibt der M42 Anschluss in seiner Position.

Das Ergebnis: Die richtige Kamera am Balgen. Hier wurde eine Pentax K-r angeschlossen.

Lohnt sich das? Ja, viele alte Objektive sind am Balgen hervorragend. Es gibt einige Vergrößerungsobjektive mit dem M32 (M32,5) Schraubgewinde. Sie sind nicht häufig, wenn aber, dann manchmal recht billig zu bekommen, weil der Anschluss heute so gut wie keine Rolle mehr spielt. In unserem Fall befindet sich objektivseitig ein Exkata-Bajonett mit einem seltenen Adapter für das M32 Gewinde und das Schneider-Kreuznach Xenar 4,5 / 105mm. Zudem lassen sich andere Exakta Objektive im Nahbereich ausprobieren. '

-------------------------------------------

Einfache Anpassung mit T2 Adapter

Alternativer Vorschlag von Walter Linz vom 2. 4. 2015

" Ich besitze selbst mehrere alte Novoflex & Ihaagee Balgengeräte und stand auch vor dem Problem, sie an meine Canon Kameras anzupassen.
Es gibt eine sehr elegante Möglichkeit, Exakta-Anschlüsse ohne Sägen und Ausbau etc. direkt an fast jedes andere Bajonett anzupassen.

Man benötigt dazu einen billigen T2 Adapter (Er kostet bei Amazon 8 Euro) mit Innenring für das entsprechende Bajonett und einen kleinen Uhrmacher-Schraubenzieher. Man lockert die im äußeren Ring befindlichen 3 Madenschrauben, bis der Ring herausfällt, schiebt den Außenring über das Exacta-Bajonett und dreht die Madenschrauben wieder fest, wobei man den Adapter auch optimal zentrieren kann.

Das war es dann schon, habe ich bis jetzt schon mit EOS, Nikon und M42 Adaptern gemacht. Meines Wissens geht es auch mit Pentax PK, Sony Alpha, Minolta AF/MD & Olympus 4/3 T2-Adaptern."

-------------------------------------------

Schneider Kreuznach Xenar 4,5 / 105mm

An dem angepassten Balgengerät befand sich ein Schneider Kreuznach Xenar 4,5 / 105mm Objektiv, vermutlich aus den 1960ern oder 1970ern, das auf seine Tauglichkeit getestet wurde. Es schlug sich wacker an einer 16 MP Kamera mit APS-C Sensor.

Nahbereich

Pentax K-5, ISO 200, 1/125 Sekunde, Blende 8. Abstand vom Objektiv - ca. 20cm
Die welke gelbe Blüte links oben ist 11 Millimeter lang.

100% Ausschnitt aus dem obigen Bild. Das Bild ist ungeschärft. Nicht schlecht!

Fernaufnahme

Pentax K-5, ISO 200, 1/500 Sekunde, Blende 4,5 (!)
Trübes, feuchtes Dezemberwetter mit mäßiger Fernsicht. Der Kontrast wurde erhöht und etwas nachgeschärft.

100% Ausschnitt aus dem obigen Bild. Für die trübe Sicht und Blende 4,5 ist das Ergebnis überraschend gut.

100% Ausschnitt rechter Bildrand - Pentax K-5, ISO 200, 1/500 Sekunde, Blende 4,5
Bereits bei offener Blende sind Farbsäume nur ansatzweise zu sehen.

100% Ausschnitt rechter Bildrand - Pentax K-5, ISO 200, 1/125 Sekunde, Blende 8
